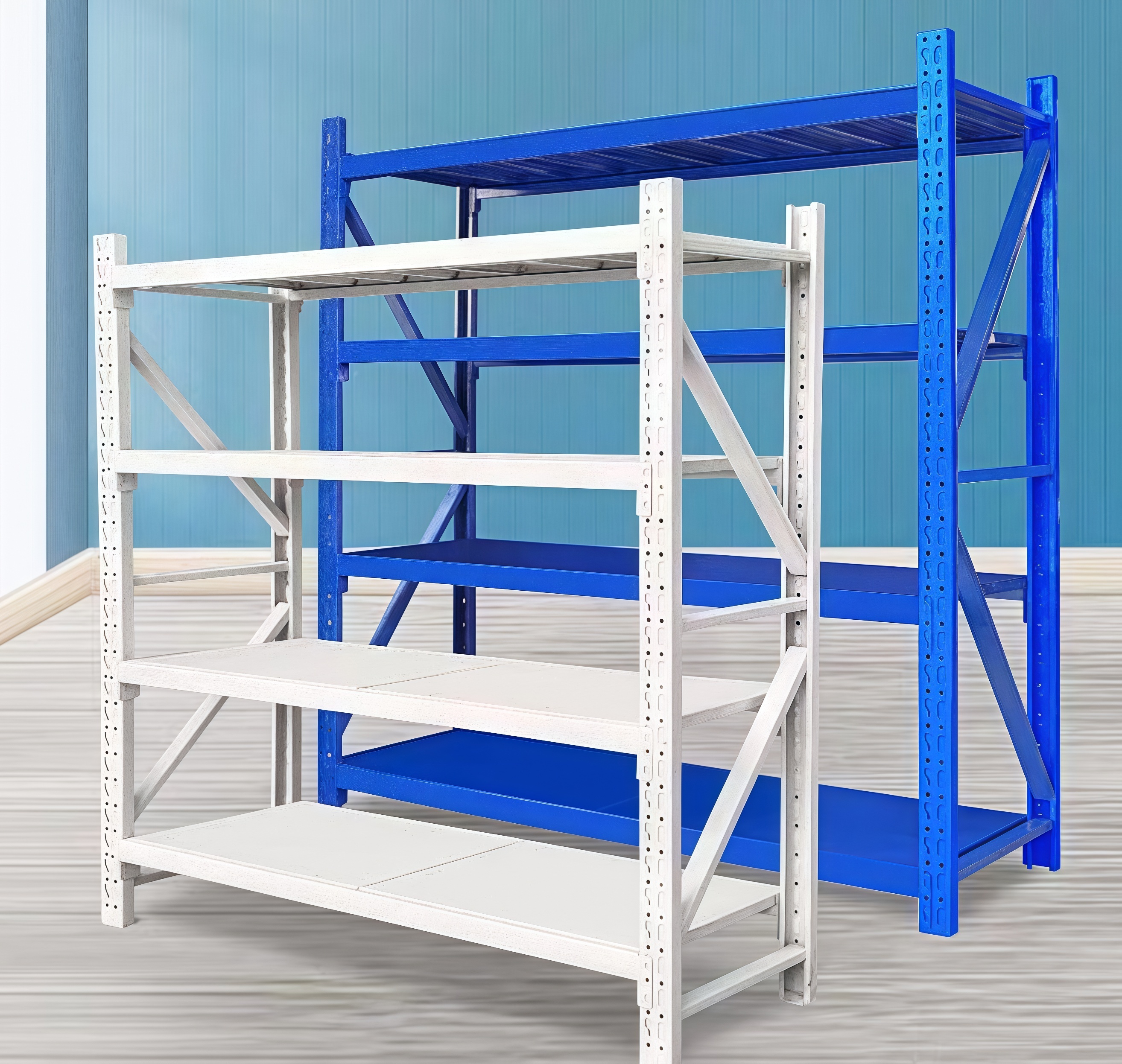

La fixation par boulon et la flexibilité de réglage dans la conception des étagères à fentes sont leurs principaux avantages techniques. Voici une analyse technique spécifique :

Avantages de la stabilité structurelle de la fixation par boulon

1. Le trou multiforme améliore la résistance de la connexion : les montants d'étagère modernes utilisent souvent des conceptions diversifiées telles que des trous papillon, des trous en losange et des trous en huit. Par exemple, les trous papillon permettent une installation simple et flexible grâce à des colliers de serrage tout en améliorant la stabilité ; tandis que les trous en huit utilisés dans les étagères robustes sont reliés à plusieurs trous de carte pour maximiser la capacité de charge et économiser de l'espace. Les caractéristiques structurelles de ces trous de forme spéciale permettent aux boulons de former un support multipoint lorsqu'ils sont sollicités, ce qui disperse efficacement la charge et réduit le risque de déformation causée par la concentration de contraintes locales.

2. Mécanisme anti-desserrage de la structure surélevée : Prenons l'exemple de l'étagère combinée AGV, sa structure de trou en forme de gourde est dotée de protubérances semi-cylindriques des deux côtés de la rainure en U. Lorsque le boulon traverse la rainure en forme de C et pénètre dans la face d'extrémité en forme d'arc, la protubérance bloque fermement le boulon. Cette conception augmente la surface de contact et empêche les boulons de se desserrer même si l'étagère tremble en raison de la manutention, assurant ainsi la stabilité globale. Cette innovation améliore considérablement la fiabilité dans les environnements dynamiques en remplaçant la méthode traditionnelle consistant à s'appuyer uniquement sur l'engagement du filetage par une limite physique.

3. Garantie de précision du processus de formage à froid : Le système de rouleaux en forme de trou basé sur la conception assistée par AUTOCAD peut réaliser l'utilisation commune du même ensemble de moules pour des pièces avec différentes épaisseurs de plaque. En ajustant le jeu radial en ajustant la distance entre les axes des rouleaux supérieur et inférieur, combiné à la technologie de moule d'espacement de trous de pré-poinçonnage réglable (la plage de réglage central d'une seule rangée de trous peut atteindre 8 mm), cela garantit non seulement la tolérance d'adaptation, mais s'adapte également aux exigences diversifiées d'épaisseur du matériau. Cette combinaison de standardisation et de flexibilité des processus fournit une interface de base de haute précision pour la connexion par boulon.

Chemin de mise en œuvre fonctionnelle de la flexibilité de réglage

1. Conception d'espacement de trous modulaire : L'étagère principale adopte une disposition de réseau de trous avec des intervalles de 50 mm, ce qui rend la hauteur de la couche réglable à volonté selon cette unité. Cette conception standardisée simplifie non seulement le processus d'installation, mais prend également en charge la réorganisation rapide de la structure en fonction des besoins de stockage à un stade ultérieur, reflétant les caractéristiques typiques de l'équipement logistique modulaire.

2. Mécanisme de compensation de cintrage à froid réglable : Dans le but de résoudre le problème de la difficulté d'ajuster l'écart axial des trous par des moyens conventionnels, les ingénieurs ont développé une technologie de contrôle de l'angle de déformation. En fixant le rayon de cintrage et les paramètres de largeur de la taille, la largeur dépliée de la couche centrale décalée est précisément contrôlable. Cette technologie permet aux colonnes de différentes spécifications produites par le même rouleau de répondre aux exigences de taille d'assemblage final, réalisant ainsi l'ajustement interchangeable des pièces inter-modèles.

3. Conception intégrée des trous de fonction composite : Certaines étagères haut de gamme ajoutent des points de positionnement auxiliaires de trous ronds sur la base des principaux trous de connexion. Ces trous supplémentaires offrent la possibilité d'un réglage fin dans des conditions de travail spéciales sans réduire la capacité de charge, ce qui démontre la prise en compte de la multifonctionnalité dans la conception technique.

Grâce à une conception précise des trous, à une structure anti-desserrage innovante et à une technologie de fabrication avancée, l'étagère à fentes réalise l'unité d'une grande stabilité et d'une flexibilité de réglage de la connexion par boulon. Cette solution technique répond non seulement aux exigences de charge statique, mais s'adapte également aux conditions de contrainte complexes dans les scénarios de logistique dynamique, représentant la direction de pointe de la conception structurelle des équipements de stockage.
