Le choix du type de rayonnage dans un entrepôt doit tenir compte de plusieurs facteurs : les caractéristiques des marchandises, les besoins de stockage, le taux d’utilisation de l’espace et l’efficacité des opérations. Voici les types de rayonnages courants et leurs applications correspondantes, à titre de référence :

-

I. Principaux types de rayonnages classés par structure

1️⃣ Rayonnage à poutres lourdes (Pallet Rack)
✅ Caractéristiques : forte capacité de charge (généralement ≥ 500 kg/niveau), adapté aux marchandises sur palettes ; les montants et les poutres sont combinés pour une hauteur et une profondeur réglables.
📦 Applications : stockage de grandes quantités de marchandises sur palettes (telles que des cartons, des matières premières en fûts), entrepôts où les opérations de chariot élévateur sont fréquentes.
💡 *Avantages* : polyvalence, possibilité d’être combiné avec des mezzanines à plusieurs niveaux ou des équipements automatisés.

2️⃣ Rayonnage à étagères moyennes (Shelving Units)

✅ Caractéristiques : conception à étagères superposées, permettant un accès manuel aux petits et moyens articles ; hauteur relativement faible (généralement <3 mètres).
📦 Applications : entrepôts de pièces détachées, zones de préparation de commandes pour le commerce électronique, stockage d’outils et de consommables.
⚠️ *Remarque* : capacité de charge limitée par niveau (environ 150-300 kg), ne convient pas aux articles trop lourds.

3️⃣ Rayonnage à accumulation (Drive-in Racking)

✅ Caractéristiques : mode « dernier entré, premier sorti », le chariot élévateur peut entrer directement dans le couloir pour stocker plusieurs palettes en continu.
📦 Applications : articles en grande quantité et à faible rotation (comme les produits congelés en entrepôt frigorifique).
⛔️ *Inconvénients* : impossible de réaliser le principe « premier entré, premier sorti » (FIFO), à éviter pour les produits sensibles à la date de péremption.

4️⃣ Système de rayonnage avec navette (Shuttle Racking)
✅ Caractéristiques : combiné à des rails et à des véhicules à guidage automatique (AGV), permettant un stockage intensif semi-automatisé.
📦 Applications : marchandises standardisées à haute fréquence et en grande quantité (fréquent dans l’industrie des boissons et de l’alimentation).
🤖 *Tendance à l’intelligence artificielle* : peut être connecté à un système WMS pour améliorer l’efficacité, mais l’investissement initial est élevé.

5️⃣ Rayonnage à gravité (Gravity Flow Shelving)
✅ Caractéristiques : rails inclinés + rouleaux, réapprovisionnement automatique vers l’avant grâce à la gravité.
📦 Applications : approvisionnement en matériaux en bordure de ligne de production (comme les pièces détachées d’une usine d’assemblage automobile).
⏰ *Avantages en termes de délai* : garantit que les matériaux sont « disponibles à l’utilisation », réduisant les temps d’attente.

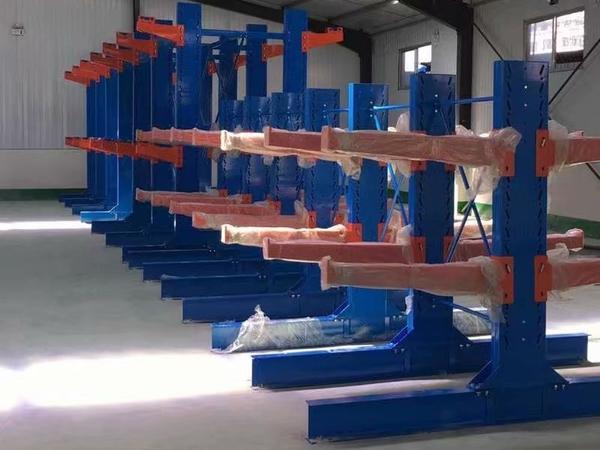

6️⃣ Rayonnage cantilever (Cantilever Shelves)
✅ Caractéristiques : bras longs sans obstacle, adapté au stockage de matériaux longs et de formes irrégulières.
📦 Applications types : stockage de tubes, de profilés, de rouleaux de tapis, etc.
🔍 *Avantages comparatifs* : permet d’économiser 30 % d’espace de circulation par rapport aux rayonnages traditionnels.

7️⃣ Rayonnage avec mezzanine (Mezzanine Floor System)
✅ Caractéristiques : structure à deux niveaux qui double la surface de stockage effective, tout en conservant un couloir pour les chariots élévateurs au niveau inférieur.
🏢 Applications : rénovation d’anciennes usines avec une hauteur sous plafond suffisante, gestion séparée des petits articles légers et des équipements lourds.
💰 *Rentabilité* : le coût de construction représente environ 1/5 à 1/3 du coût de construction d’un nouvel entrepôt.

II. Éléments clés de la prise de décision
| Dimension à considérer | Impact spécifique |
||-|
| ✔️Dimensions/poids des marchandises | Matériaux longs et en acier : rayonnage cantilever ; instruments de précision : armoires anti-poussière |
| ✔️Fréquence des entrées/sorties | Rotation élevée : rayonnage à gravité ou entrepôt automatisé ; articles à faible rotation : espace supérieur |
| ✔️Mode d’accès | Opérations mécaniques : rayonnage à poutres ; préparation de commandes manuelle : optimisation de la hauteur des étagères |
| ✔️Contraintes architecturales | L’espacement des poteaux détermine la portée des rayonnages ; la capacité de charge au sol limite la charge au niveau supérieur |
| ✔️Budget | Les jeunes entreprises peuvent choisir des rayonnages en acier d’occasion ; les grands centres logistiques privilégient les solutions automatisées sur mesure |
│ ✔️Élasticité extensible │ La conception modulaire des composants facilite l'ajout ou la suppression de niveaux ultérieurs, évitant les achats redondants

-

III. Études de cas sectorielles
▶️ Entrepôt de matières premières pour l'industrie manufacturière
Adoption d'une combinaison de supports transversaux lourds et de supports en console : le couloir principal sert au stockage de moules (charge par palette de 2 tonnes), tandis que les côtés accueillent les matières premières en acier (6 mètres de long par pièce). La traçabilité des lots est assurée grâce à des étiquettes RFID.

▶️ Entrepôt frigorifique pour la chaîne du froid pharmaceutique
Utilisation de rayonnages traversants équipés de capteurs de température : chaque emplacement est surveillé individuellement pour détecter les variations de température, répondant ainsi aux exigences de la certification GSP tout en augmentant le taux d'utilisation de l'espace à 85 %.

▶️ Entrepôt de préparation de commandes pour le commerce électronique
Déploiement d'un système de navettes collaborant avec un système de prélèvement par étiquettes électroniques : capacité de traitement des commandes en pointe atteignant 1200 pièces/heure, avec un taux d'erreur inférieur à 0,03 %.

-

IV. Guide pour éviter les pièges
❌ Erreur 1 : recherche aveugle d'un stockage haute densité
→ Ce qui conduit à une complexification des trajets de prélèvement, réduisant ainsi l'efficacité. Il est conseillé d'équilibrer la densité et l'accessibilité à l'aide de la méthode ABC.

❌ Erreur 2 : négligence des variations de charge dynamique
→ Exemple : une augmentation soudaine des produits saisonniers peut entraîner une instabilité de la structure en cas d'ajout temporaire de tablettes. Il convient de prévoir une marge de sécurité de 20 %.

❌ Erreur 3 : négligence de l'ergonomie
→ Les matériaux fréquemment utilisés doivent être placés entre la taille et la hauteur des yeux (700-1500 mm), ce qui permet de réduire de plus de 40 % le nombre de fois où les employés doivent se pencher.

-

V. Aperçu des tendances futures
🔹 Intégration intelligente : algorithmes d'IA optimisant la répartition des emplacements, surveillance en temps réel de l'état des rayonnages par l'Internet des objets (par exemple, alerte en cas d'inclinaison).
🔹 Matériaux écologiques : remplacement de l'acier traditionnel par de l'aluminium recyclé, réduction du poids de 30 % tout en conservant la même résistance.
🔹 Personnalisation flexible : impression 3D de pièces de connexion non standard pour les marchandises de forme particulière, réduction du délai de livraison à moins de 7 jours.

-

Tableau des recommandations récapitulatives
│ Type d'activité │ Solution recommandée │ Avantages clés
||-||
│ Vente en gros de produits de base │ Rayonnage à poutres lourdes + chariot élévateur │ Charge unitaire maximale
│ Gestion des pièces détachées │ Rayonnage à étagères moyennes + zones étiquetées │ Localisation rapide et visuelle
│ Livraison de produits frais sous température dirigée │ Rayonnage dynamique + surveillance de la température et de l'humidité │ Réduction du taux de pertes de 15 % à 25 %
│ Entrepôt de stockage sous douane transfrontalier │ Entrepôt automatisé │ Amélioration de l'efficacité des contrôles douaniers de 60 %

La solution finale doit faire l'objet d'un test de résistance basé sur une analyse SWOT, par exemple, en simulant la fluidité des voies d'évacuation en cas d'incendie ou la stabilité des rayonnages par temps extrême. Pour les grands entrepôts dont le débit journalier dépasse 500 palettes, il est conseillé d'utiliser un logiciel de simulation pour vérifier la faisabilité de la solution au préalable.
