En tant que dispositifs de stockage principaux, les rayonnages existent en différents types et fonctionnalités. Le choix du bon rayonnage améliore non seulement l'utilisation de l'espace, mais optimise également les flux de travail et réduit les coûts d'exploitation. Cet article analysera les différences et les caractéristiques de plusieurs types de rayonnages courants du point de vue de la conception structurelle, des scénarios applicables et des méthodes d'accès, aidant les lecteurs à faire le meilleur choix en fonction de leurs besoins réels.

I. Rayonnage : une solution légère, flexible et réglable
1. Caractéristiques structurelles : utilise un cadre assemblé avec un espacement inter-couche librement réglable, supportant des étagères en acier ou en bois. Classé par capacité de charge en léger (≤ 200 kg/couche), moyen (200–800 kg/couche) et lourd (500–1500 kg/couche).
2. Scénarios applicables : convient à l'accès manuel de pièces détachées ou d'articles emballés légers, tels que les produits électroniques, la papeterie et les petits composants. Fréquemment utilisé dans les entrepôts de supermarchés, les centres de tri du commerce électronique et les environnements de bureau.
3. Avantages : faible coût et installation facile, en particulier la version légère, qui est souvent utilisée pour le stockage d'exposition en raison de son aspect esthétique ; les variantes lourdes peuvent être combinées à des palettes pour obtenir un mode de stockage mixte.
4. Limitations : la hauteur est généralement inférieure à 2,5 mètres pour garantir une utilisation manuelle sûre ; les couches supérieures nécessitent l'utilisation d'un équipement de levage.

II. Rayonnage à palettes (rayonnage à poutres) : un représentant de la mécanisation efficace
1. Conception principale : se compose de montants et de poutres formant un cadre, les marchandises étant stockées sur les poutres dans des palettes standardisées. La capacité de charge d'une seule palette varie de 500 à 3000 kg, supportant un accès direct au chariot élévateur.
2. Avantages de l'application : haute utilisation de l'espace, adaptable à différentes tailles de marchandises en ajustant la hauteur de la couche ; lorsqu'il est combiné à un système de gestion informatique, il peut répondre aux besoins des entrepôts tridimensionnels automatisés. Largement utilisé dans les centres de fabrication et de logistique pour la gestion de marchandises en grande quantité.
3. Évolutivité : les entrepôts de faible niveau ont un contrôle de la hauteur inférieur à 12 mètres, tandis que les entrepôts de niveau élevé peuvent atteindre 30 mètres grâce à un épissage multi-sections de montants, adapté aux opérations de transstockeurs automatisés.
4. Points à noter : repose sur du matériel de chariot élévateur et ne convient pas aux scénarios avec une intervention manuelle fréquente.

III. Rayonnage à accumulation : une solution innovante pour le stockage haute densité
1. Caractéristiques de la disposition : les allées traditionnelles sont éliminées, les chariots élévateurs peuvent pénétrer directement dans le rayonnage pour accéder, formant une structure d'allée continue. L'utilisation de l'espace est presque doublée par rapport au rayonnage à palettes.
2. Adaptabilité de l'industrie : suit le principe du « dernier entré, premier sorti », correspondant particulièrement aux besoins des industries telles que les produits de grande consommation laitiers et les boissons. Largement utilisé dans les environnements de stockage frigorifique, permettant d'économiser de l'énergie en réduisant la surface des allées.
3. Limitations techniques : pour assurer la stabilité, la profondeur de la zone murale ne doit pas dépasser 6 emplacements de palettes, et la zone d'accès bidirectionnelle intermédiaire est limitée à 12 emplacements de palettes ; il est recommandé de contrôler la hauteur du rayonnage à moins de 10 mètres et de le renforcer avec des dispositifs de contreventement.
4. Exigences opérationnelles : exigences plus élevées pour les compétences des conducteurs de chariots élévateurs, nécessitant un positionnement précis pour éviter les collisions avec le rayonnage.

IV. Rayonnage gravitaire : un choix intelligent pour un flux dynamique
1. Principe de fonctionnement : équipé d'un système de rouleaux incliné à 3°, utilisant le poids des marchandises pour obtenir un glissement automatique, formant naturellement un mécanisme « premier entré, premier sorti ». Un dispositif tampon est installé à l'extrémité de la voie pour éviter les collisions.
2. Utilisations typiques : convient aux marchandises ayant une durée de conservation sensible (comme les aliments frais), réduisant le risque de retard grâce à un roulement forcé. Il a une valeur particulière dans les industries pharmaceutique et chimique.
3. Défis de conception : la longueur du rail de guidage doit être calculée avec précision pour éviter les angles morts, et des pentes excessivement longues peuvent entraîner un glissement incontrôlé. La hauteur est généralement limitée à moins de 6 mètres, et la charge d'une seule palette ne dépasse pas 1000 kg.
4. Considérations de coût : la complexité de fabrication élevée entraîne un investissement initial plus élevé, mais elle peut réduire les coûts de main-d'œuvre à long terme.

V. Rayonnage cantilever : un maître de l'espace pour les matériaux longs
1. Innovation structurelle : les montants prolongent les consoles horizontales pour remplacer les poutres traditionnelles, permettant un placement stable de tuyaux, de profilés et d'autres matériaux irréguliers sans support. La longueur du bras peut atteindre 1,5 mètre, avec une capacité de charge d'un seul bras de 500 à 2000 kg.
2. Percée industrielle : résout complètement le problème de stockage des déchets de découpe d'acier dans les supermarchés de matériaux de construction, et convient également à l'empilage de rouleaux de tissu dans l'industrie textile. Les usines de traitement mécanique bénéficient également de l'affichage des outils.
3. Commodité opérationnelle : prend en charge diverses méthodes d'accès telles que les chariots élévateurs, les ponts roulants et même le levage manuel ; la conception ouverte facilite la récupération rapide de matériaux spécifiques.
4. Coût de l'espace : un espace plus important doit être réservé entre les consoles adjacentes, et la densité de stockage globale est inférieure à celle des rayonnages classiques.

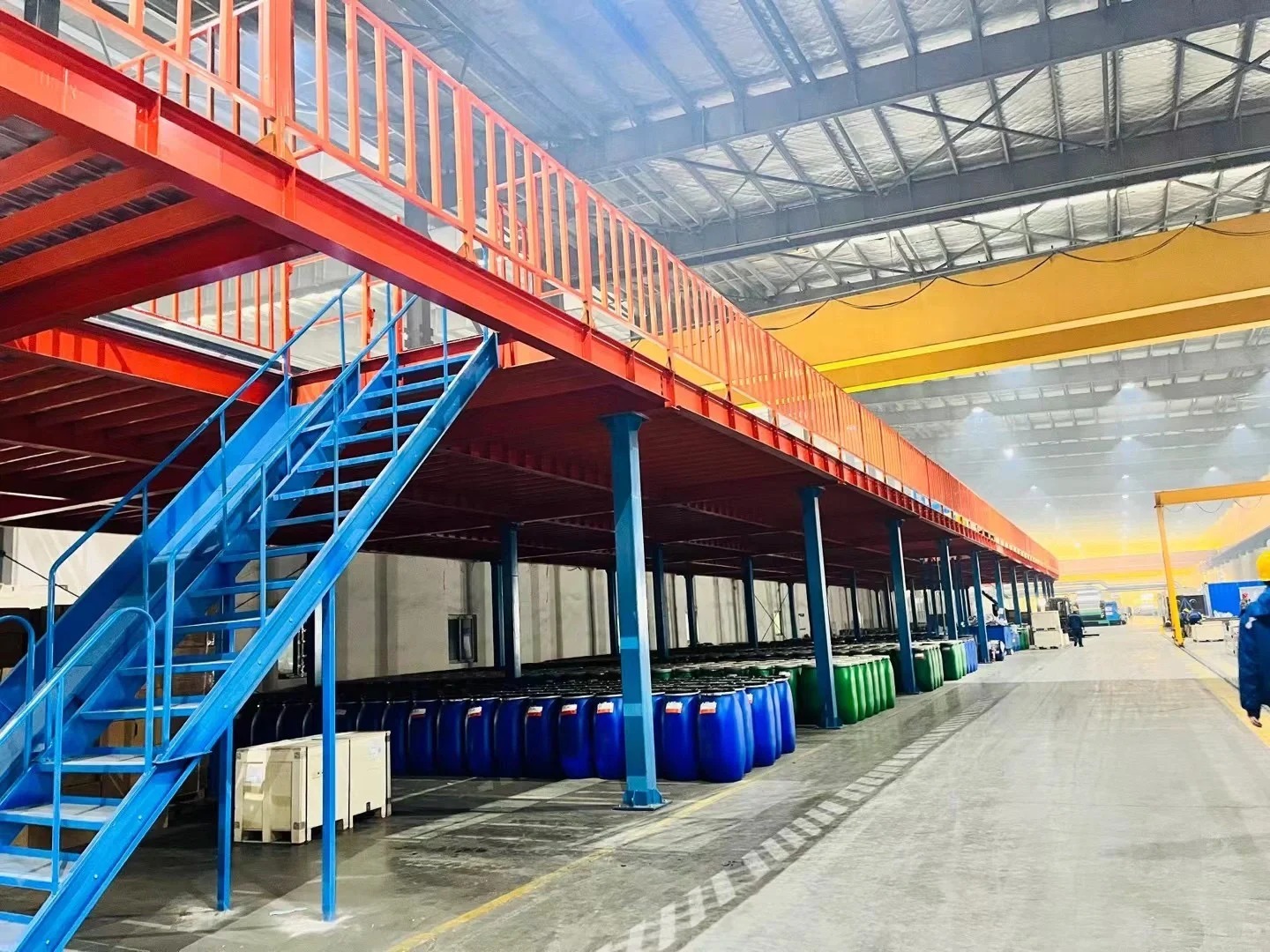

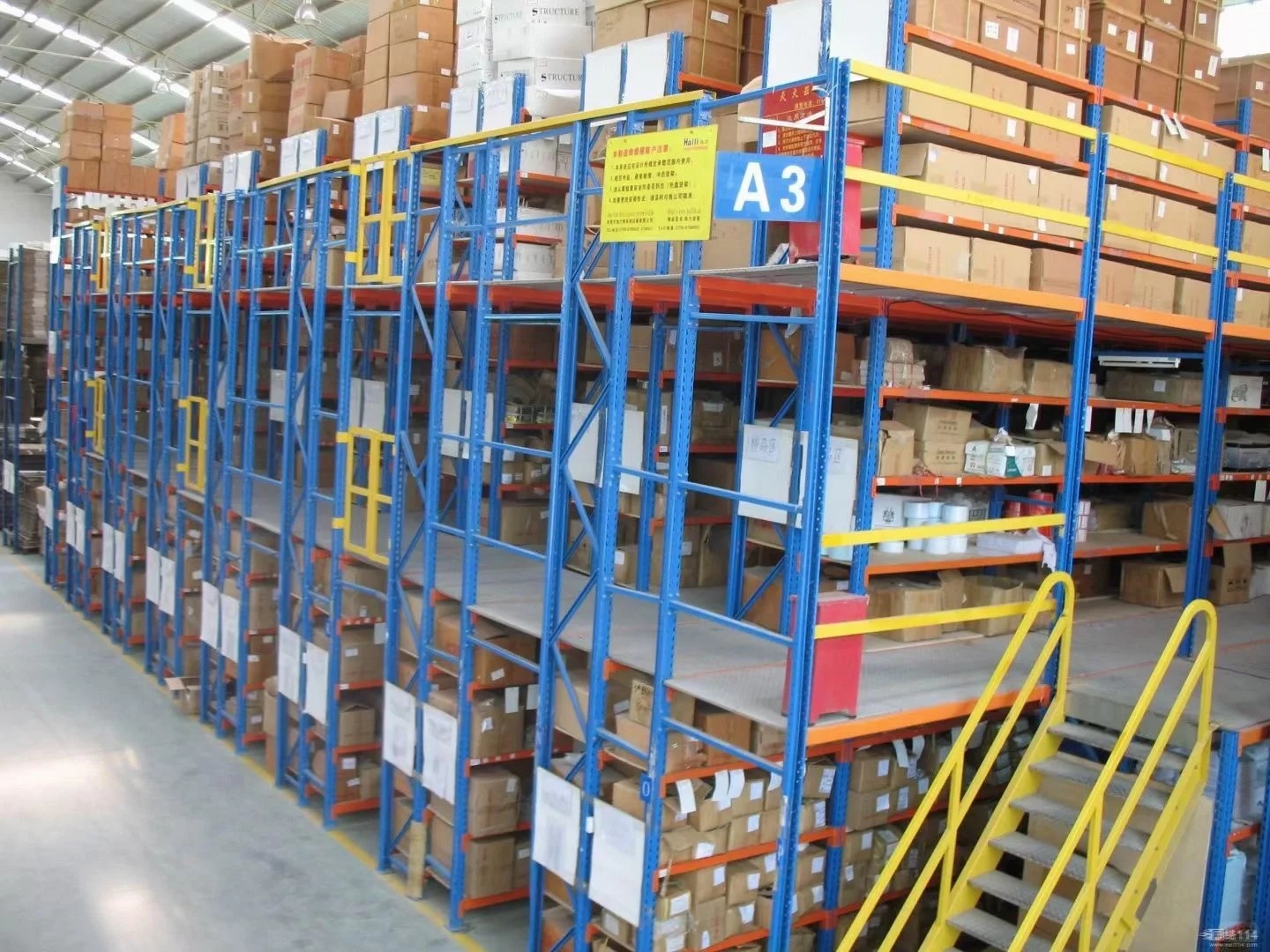

VI. Rayonnage mezzanine : un révolutionnaire de l'espace vertical
1. Structure multicouche : une plate-forme en acier de 2 à 3 étages est construite sur le site existant, avec des rayonnages à poutres utilisés au niveau inférieur et des unités de type étagère au niveau supérieur. Chaque mètre carré peut supporter environ 500 kg.
2. Amélioration de la valeur : augmente l'efficacité d'utilisation d'un entrepôt à plan unique à plusieurs fois la valeur d'origine, particulièrement adapté à la rénovation d'anciennes usines ayant une hauteur suffisante. Les applications typiques incluent la gestion des matières premières en petites quantités et multivariées dans les usines de composants électroniques.
3. Systèmes auxiliaires : doivent être équipés d'escaliers ou d'ascenseurs comme voies de transport vertical ; certaines solutions haut de gamme intègrent des convoyeurs pour réaliser un réapprovisionnement automatisé.
4. Compensation de l'éclairage : l'éclairage de niveau inférieur est considérablement affecté par l'obstruction de niveau supérieur ; il est recommandé d'ajouter des sources de lumière supplémentaires à LED.

VII. Rayonnage dynamique : un artefact d'efficacité pour la préparation de commandes à grande vitesse
1. Conception dynamique : les étagères sont placées à un angle de 3 à 5° et intégrées dans des rails à rouleaux, les marchandises s'écoulant automatiquement vers le port de prélèvement avant sous l'effet de la gravité. Suit strictement le principe FIFO.
2. Avantage de vitesse : après avoir été utilisé par les fabricants de pièces automobiles, l'efficacité de l'approvisionnement en matériaux des chaînes de montage a été considérablement améliorée ; les entreprises de commerce électronique l'utilisent comme équipement principal des stations de préparation de commandes par vagues.
3. Limitations du produit : convient uniquement aux marchandises petites et à fond plat (≤ 500 kg/position), avec certaines exigences en matière de résistance de l'emballage.
4. Extension intelligente : l'intégration avec les systèmes d'étiquetage électronique permet une préparation de commandes guidée audiovisuelle, ce qui entraîne des taux d'erreur proches de zéro.

VIII. Entrepôt automatisé à grande hauteur : la référence pour les entrepôts du futur
1. Composition du système : composé de rayonnages à grande hauteur jusqu'à 30 mètres de haut, de transstockeurs rapides et d'un système de contrôle central, permettant un fonctionnement entièrement sans opérateur tout au long du processus. Le taux d'utilisation de l'espace dépasse 80 %.
2. Indicateurs techniques : après connexion au système WMS, il est possible d'obtenir un positionnement précis au millimètre près et une visualisation en temps réel des stocks. Les entrepôts automatisés à chaîne du froid de l'industrie pharmaceutique ont atteint une traçabilité complète de la température.
3. Seuil d'investissement : Le coût élevé de l'acquisition d'équipement et de l'intégration système le rend plus adapté aux grands centres de distribution situés dans des zones où le coût du terrain est élevé.
4. Exigences de standardisation : Des exigences extrêmement élevées en matière d'uniformité des dimensions des marchandises et des spécifications des palettes, rendant les transformations flexibles plus difficiles.

Le choix du type de rayonnage est essentiellement un exercice d'équilibre entre la stratégie de stockage, l'efficacité de l'espace et les coûts d'exploitation. Par exemple, les grossistes en matériaux de construction utilisent des rayonnages cantilever pour maximiser la surface d'exposition des articles individuels, tandis que les centres de logistique à chaîne du froid utilisent des rayonnages à gravité pour accélérer le roulement des stocks. Grâce à l'intégration de la conception modulaire et des technologies intelligentes, de plus en plus d'entreprises adoptent des solutions composites — telles qu'une combinaison de « rayonnage mezzanine + rayonnage dynamique » — pour utiliser l'espace vertical tout en réalisant un prélèvement rapide.
